當(dāng)前大多鐵礦資源需經(jīng)選礦后得到的品位高的細(xì)粒鐵精礦，鐵精礦由于粒度細(xì)，不能直接用于高爐冶煉，需通過(guò)鐵礦燒結(jié)、球團(tuán)的造塊方法，將粉狀料制成具有較高強(qiáng)度的塊狀爐料來(lái)滿(mǎn)足高爐冶煉的需求。混合對(duì)燒結(jié)礦與球團(tuán)礦成分、性能的均勻性起到了極為重要的作用，本文對(duì)強(qiáng)力混合機(jī)在燒結(jié)球團(tuán)中的作用做一個(gè)簡(jiǎn)單闡述。

一、強(qiáng)力混合的機(jī)理

根據(jù)顆粒的運(yùn)動(dòng)情況，將強(qiáng)力混合機(jī)劃為槳葉影響區(qū)、湍流區(qū)以及筒壁層流區(qū) 3個(gè)區(qū)域。在槳葉影響區(qū)，物料被高速旋轉(zhuǎn)的槳葉沖擊，在作用力下被拋射出去，而物料流不斷進(jìn)入槳葉影響區(qū)時(shí)，和槳葉發(fā)生逆流碰撞，同時(shí)還與拋射物料流形成強(qiáng)烈的對(duì)流－剪切混合; 在湍流區(qū)中，物料流在攪拌槳的作用下有水平方向上的位置變換，同時(shí)物料流之間也會(huì)發(fā)生各種對(duì)流混合、剪切混合以及擴(kuò)散混合。

二、強(qiáng)力混合對(duì)工藝指標(biāo)的影響

      1、制粒效果

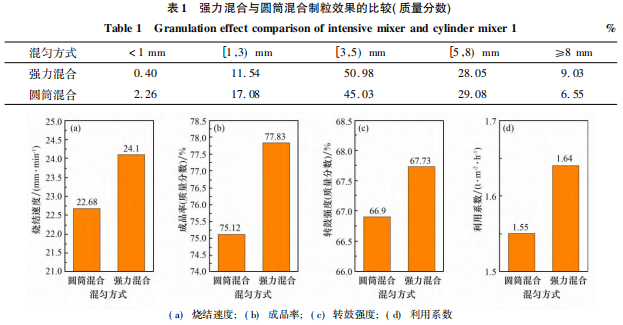

       分別采用圓筒混合機(jī)與強(qiáng)力混合機(jī)混合制粒，并進(jìn)行燒結(jié)杯實(shí)驗(yàn)。結(jié)果如下圖：采用強(qiáng)力混合后，制粒小球的平均粒徑從4. 6 mm提高到4. 8 mm，尤其是大于3 mm 粒級(jí)的占比顯著增加，且集中在3～5 mm粒級(jí)，粒級(jí)分布得到明顯改善，有利于透氣性的提高。結(jié)果表明采用強(qiáng)力混合后，改善了燒結(jié)混合料的制粒效果。

       2、燒結(jié)指標(biāo)

與圓筒混合相比，采用強(qiáng)力混合后燒結(jié)速度提高1. 42 mm /min，成品率提高2.71%，轉(zhuǎn)鼓強(qiáng)度提高0.83%，利用系數(shù)提高 0. 09 t /( m2 ·h) 。這是因?yàn)椴捎脧?qiáng)力混合后制粒后，混合料中細(xì)粒級(jí)顆粒占比減少，平均粒度增大，料層孔隙率上升，透氣性提高，有助于燒結(jié)過(guò)程的燃料燃燒。同時(shí)，由于熔劑和鐵礦石經(jīng)強(qiáng)力混合后，均勻性得到提高，有利于熔劑和鐵礦石之間的成礦反應(yīng)，并提高了燒結(jié)礦的均勻性，使得成品率和轉(zhuǎn)鼓強(qiáng)度都有較大程度的提高。

3、球團(tuán)指標(biāo)

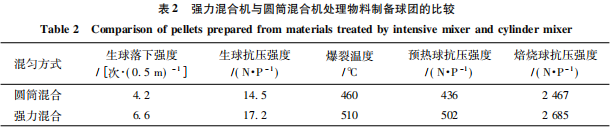

分別將圓筒混合機(jī)和強(qiáng)力混合機(jī)處理的鐵精礦用于造球、預(yù)熱和焙燒，其結(jié)果比較如下表所示: 在使用強(qiáng)力混合機(jī)進(jìn)行混合后，球團(tuán)的各項(xiàng)指標(biāo)均有不同程度的提高，尤其是生球強(qiáng)度，提高的效果十分顯著，主要原因是強(qiáng)力混合機(jī)使膨潤(rùn)土在物料中分散得更加均勻，顆粒與顆粒之間黏結(jié)得更加緊密，從而提高了生球的落下強(qiáng)度和抗壓強(qiáng)度，預(yù)熱球及焙燒球抗壓強(qiáng)度分別提高 66、118 N/P。

• 上一條 :轉(zhuǎn)爐煉鋼除塵灰的利用
• 下一條 :圓筒混合機(jī)試車(chē)過(guò)程中的常見(jiàn)問(wèn)題
