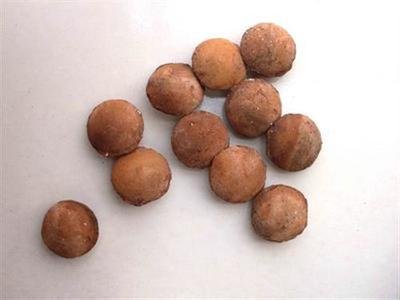

紙漿廢液是一種良好的粘結(jié)劑，在冷固球團(tuán)行業(yè)，因?yàn)槠鋬r(jià)格便宜，有代替糖蜜作為粘結(jié)劑應(yīng)用的工業(yè)案例。

     一、基本參數(shù)

     紙漿廢液系深棕色稀膏狀液體，易溶 于水，比重1.2 ~1.5，其主要經(jīng)濟(jì)指標(biāo)如下（不同的廠家，指標(biāo)會(huì)有區(qū)別）。

     二、原料成分

         三、性能試驗(yàn)

           3.1、紙漿廢液的加入量。

       試驗(yàn)表明，混合料成型時(shí)，隨著粘結(jié)劑的增加，相應(yīng)提高濕球強(qiáng)度，當(dāng)加入量達(dá)到6-7%時(shí)，強(qiáng)度反而開始下降。經(jīng)過長(zhǎng)時(shí)間測(cè)試，可以得出粘結(jié)劑加入量與強(qiáng)度的關(guān)系。我們認(rèn)為當(dāng)粘結(jié)劑加入超過一定量后，相應(yīng)地水份增加，物料的潤(rùn)濕作用加強(qiáng)，增加了物料之間的相對(duì)滑移，因?yàn)闈袂驈?qiáng)度會(huì)有降低。

      由于這種粘結(jié)劑材料的表面張力，使得物料具有較為堅(jiān)固的外殼，更由于這種粘結(jié)劑與黏土如膨潤(rùn)土的共同使用，使的混合物料具有較大的濕強(qiáng)度。增加黏土的加入量且總體水份合適，可使得混合物料的濕強(qiáng)度提高很多。

     實(shí)驗(yàn)表明，這類粘結(jié)劑適合與粘土一起使用，其配比控制在（紙漿：粘土）=1:2左右，混合物料的強(qiáng)度比較好。

      3.2 干燥

      實(shí)驗(yàn)表明，當(dāng)干燥溫度稍微超過100℃以后，型球具有較大的強(qiáng)度，溫度超過140-150℃便開始失去粘結(jié)作用，通常為了使型球干透到中心，仍然保持較高的干燥溫度，合理的溫度為：160-180℃。這會(huì)帶來另外一個(gè)問題就是，因?yàn)楹娓蓽囟容^低，則型球到達(dá)高強(qiáng)度所需要的時(shí)間越長(zhǎng)。干燥時(shí)間通常需要1-2小時(shí)左右。干燥時(shí)間也與熱風(fēng)的對(duì)流速度有關(guān)。

• 上一條 :物料的混合種類
• 下一條 :DRI在煉鋼中的應(yīng)用
